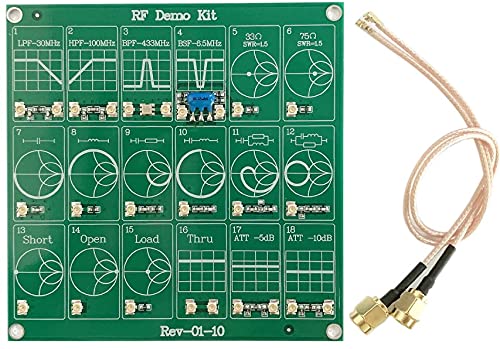

【Test RF】☆☆☆Scheda di test RF Kit dimostrativo RF filtro/attenuatore per test di rete vettoriale per NanoVNA-F? 【Caratteristiche】Può essere utilizzato con NanoVNA-F per misurare il filtro notch in ceramica da 6,5 ​​M. Può essere utilizzato con NanoVNA-F per misurare il filtro passa-basso fatto in casa, larghezza di banda 3dB a circa 400 MHz. 【Specifiche-1】??Scheda PCB di dimensioni 10 x 10 cm?Strumento di apprendimento dell'analizzatore di rete vettoriale?Serie RLC e circuito parallelo 1?Serie RLC e circuito parallelo 2?✔33 ohm resistenza, SWR=1,5?75 ohm resistenza, SWR=1,5 【Specifiche-2】??✔Filtro notch in ceramica BSF, frequenza centrale 6.5MHz?Filtro ceramico BPF, frequenza centrale 10,7 MHz?Circuito serie RC ?Circuito serie LC?Condensatore?Induttanza?✔Filtro passa-basso fatto in casa, larghezza di banda 3dB 400MHz 【Specifiche-3】??✔Filtro passa-alto fatto in casa, larghezza di banda 3dB 500MHz?✔Circuito di calibrazione di cortocircuito?Circuito di calibrazione a circuito aperto?✔Circuito di calibrazione del carico da 50 ohm?Direttamente?✔Circuito di attenuazione 10dB?Circuito di attenuazione 3dB
